Изготовление короба для труб вентиляции на кровле

100 м2

Домодедово

2020

Составные части короба труб вентиляции

В связи с тем, что после кровельных работ осталось несколько м2 качественного оцинкованного метала с полимерным покрытием «стальной шелк» толщиной 0,5мм, в цвет крыши (Ral 7024), было принято решение самостоятельно изготовить из него, при помощи подручных средств, короб для вывода на кровлю 2-х труб вентиляции, диаметром 150мм, в сборе из четырех элементов:

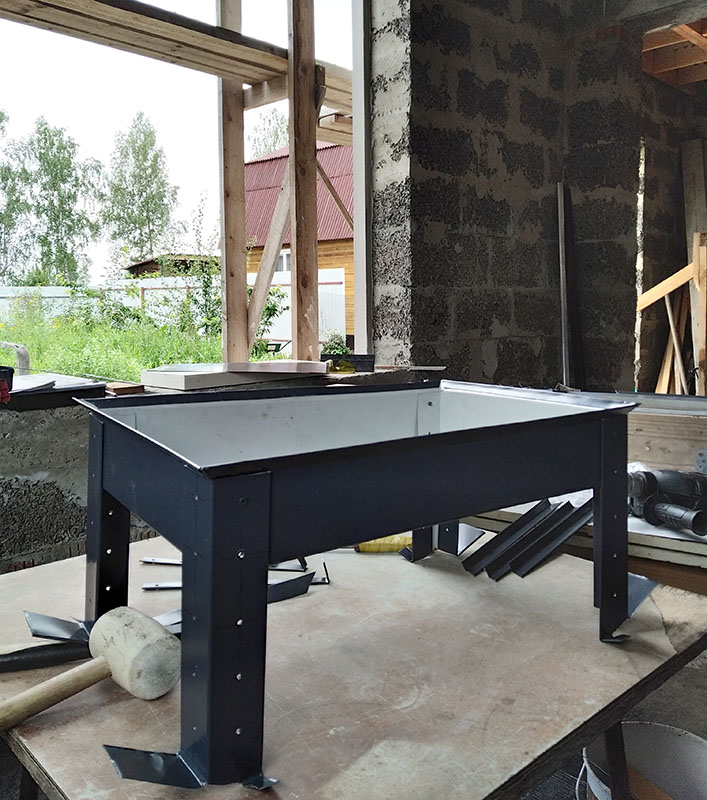

  1. проходного элемента из металла в виде юбки (кровельная проходка), который устанавливается сверху на покрытие кровли из профлиста
  2. короба, в виде направляющих из оцинкованного профиля, в котором размещены две вентиляционные трубы, диаметром 150мм, утепленные минеральной ватой, фирмы Rockwool, и обернутые ветрозащитной мембраной.

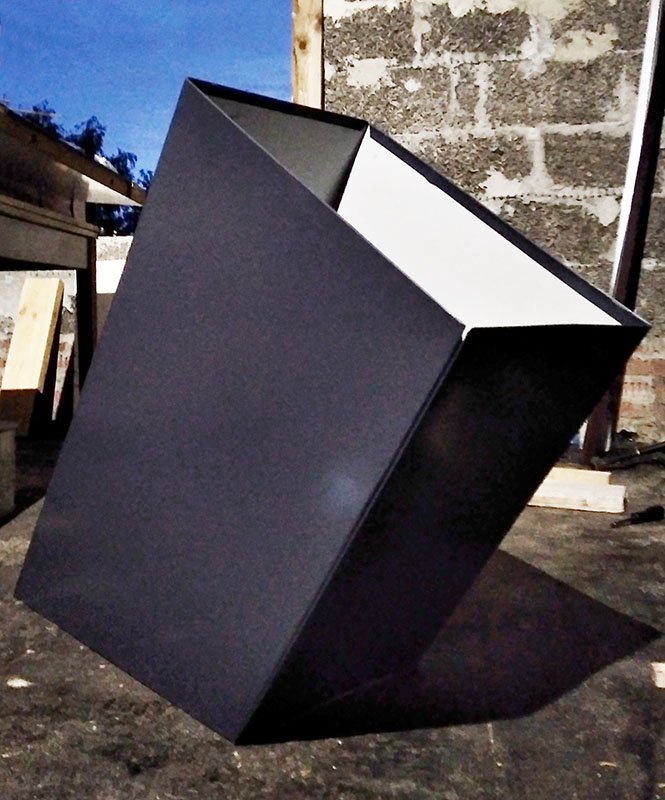

  3. кожуха (чулка) — короба из листового металла, который надевается на короб из направляющих из оцинкованного потолочного профиля с трубами внутри.

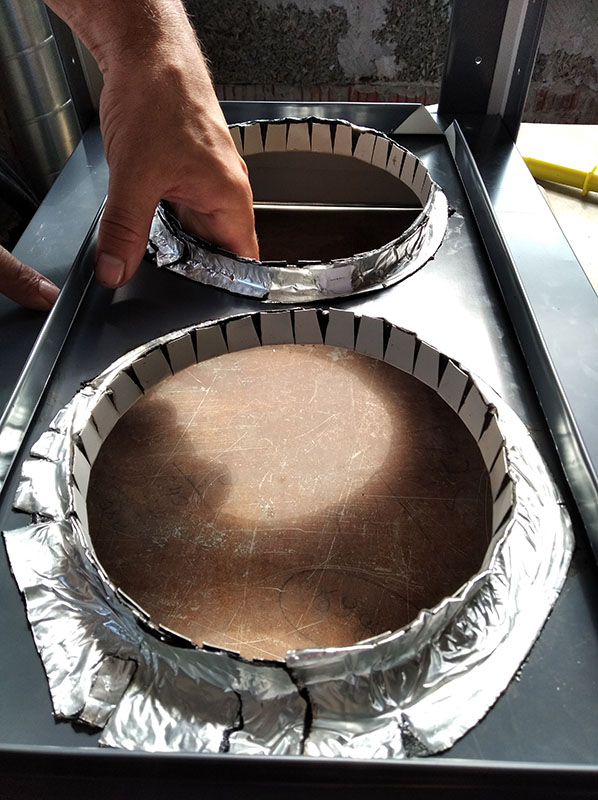

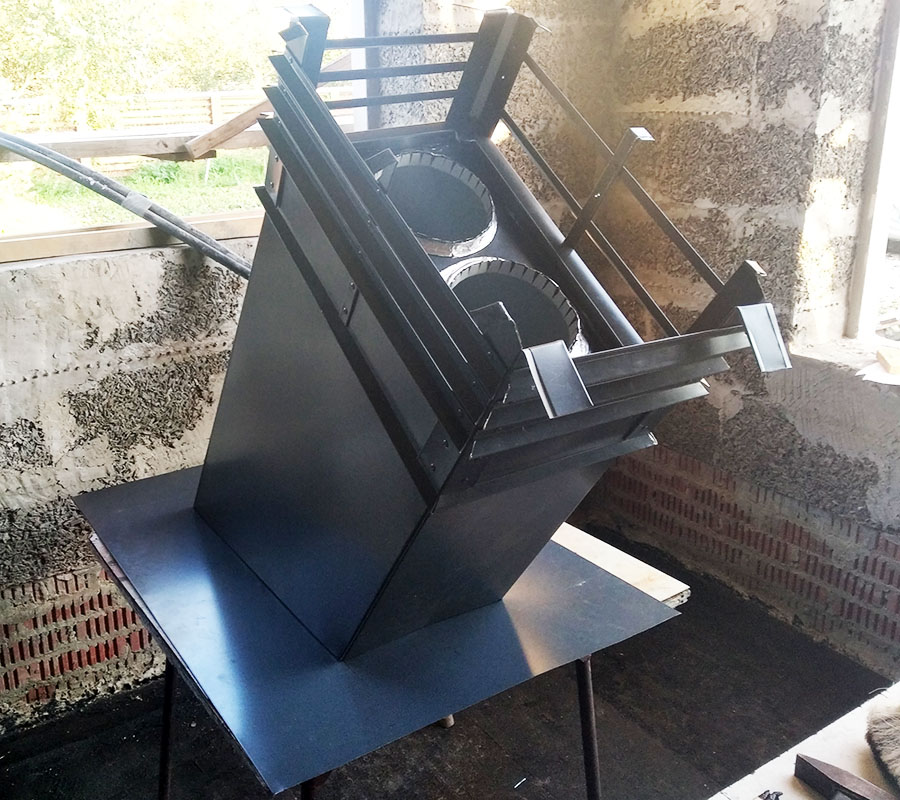

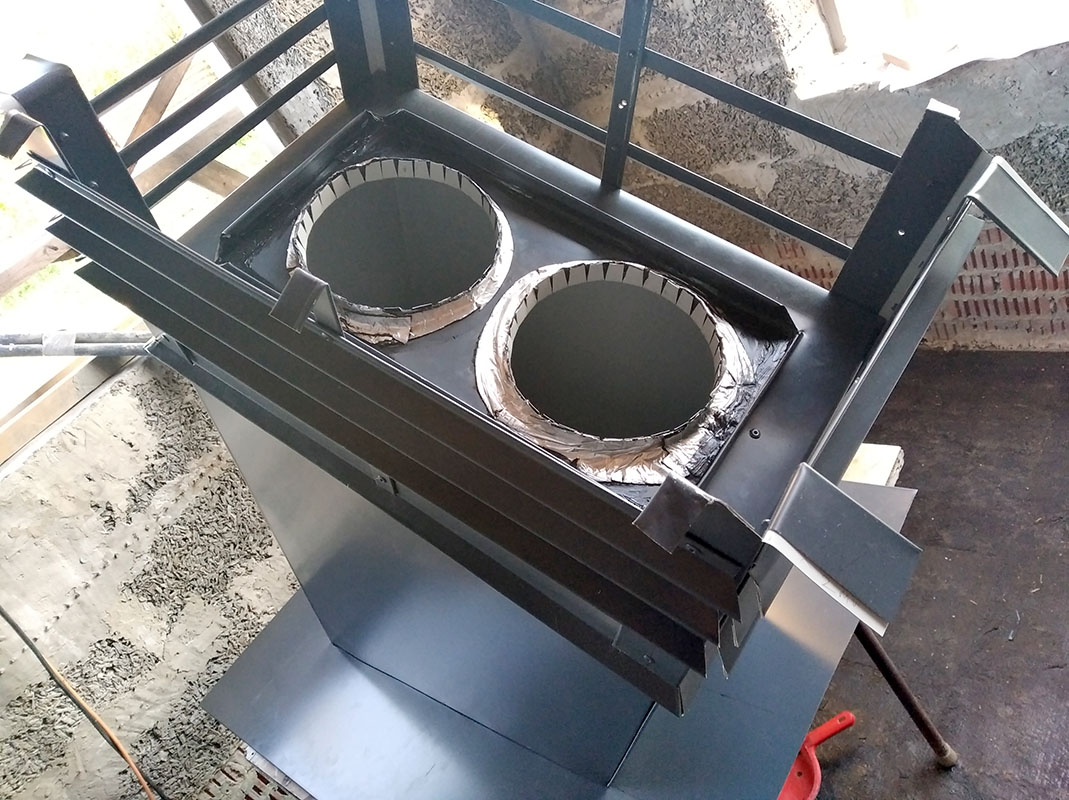

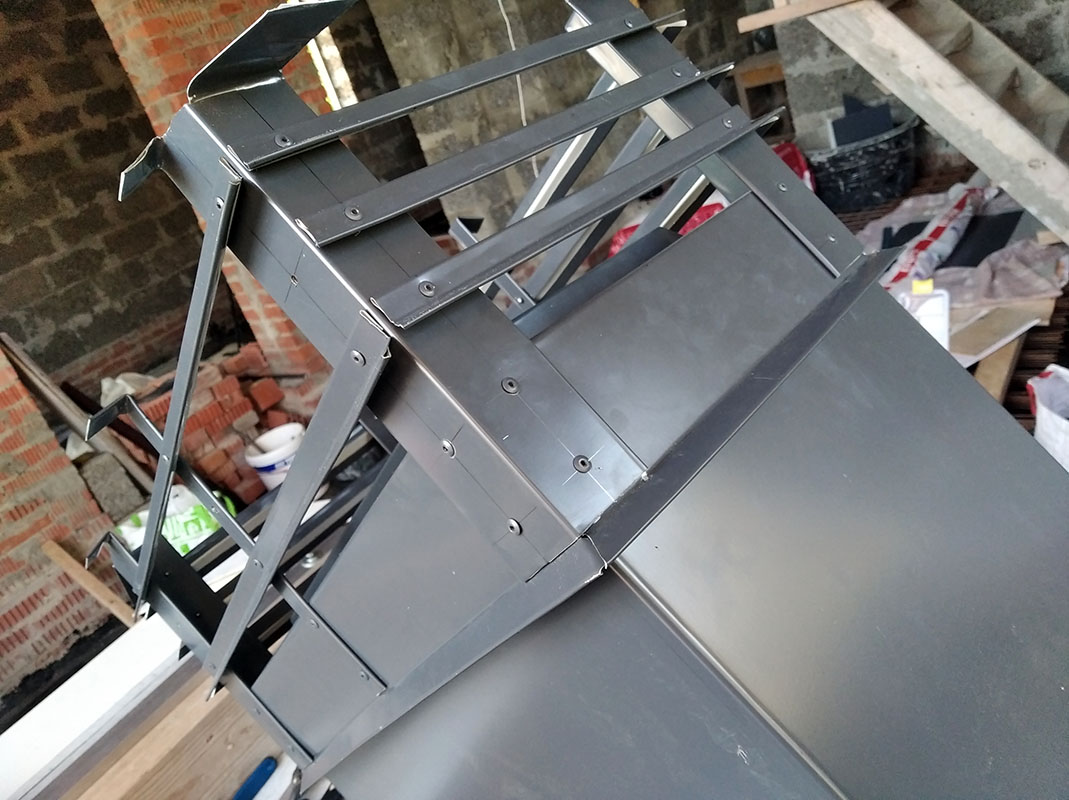

  4. колпака (дымника) — завершающего элемента, который надевается на получившуюся конструкцию, поверх кожуха, внутри которого в основании предусмотрены отверстия для труб, позволяющие их зафиксировать.Конструкция дымника предусматривает ограждение от птиц.

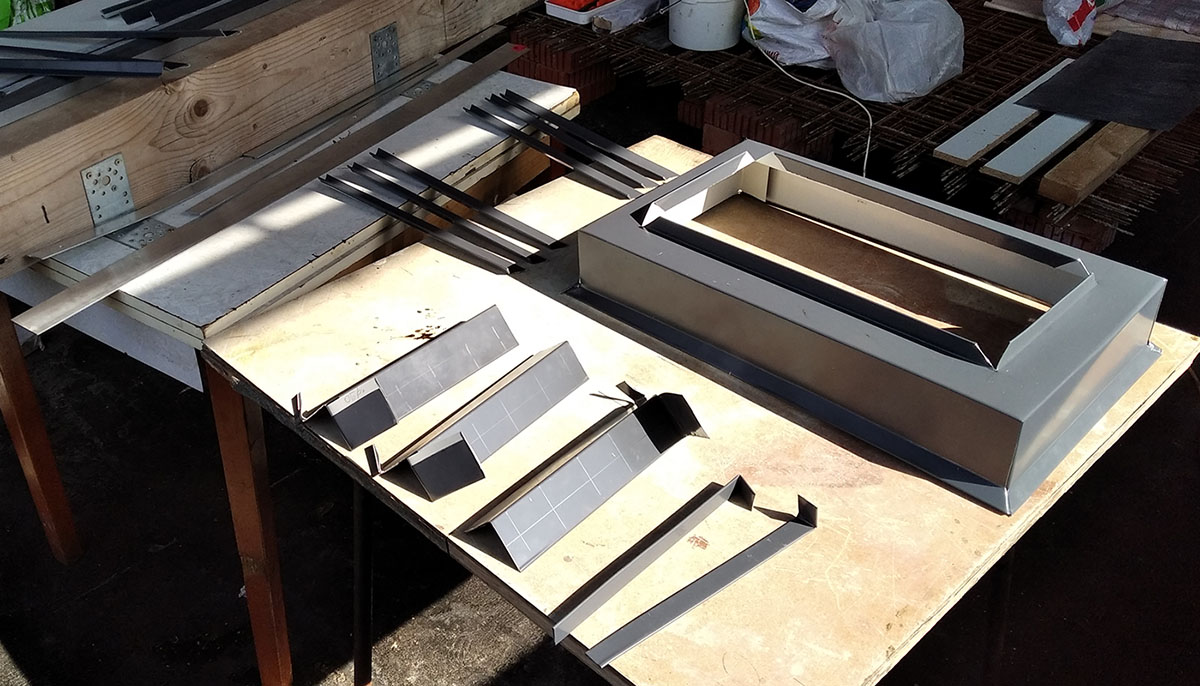

Используя стол, отработанное правило, уголок и фрагмент клееного бруса, на скорую руку был смонтирован станок для гибки металла, который оказался практически не нужен :)  Крепежи сделаны на оцинкованных заклепках, загибах металла и герметике. Процесс сборки всех элементов конструкции труб на кровле описан в разделе монтаж короба труб вентиляции.

Стройматериалы и объем работ

  • пластиковая фановая труба Vilpe в сборе с проходным элементом и колпаком
  • лист металла, вальцованный по краям, в цвет кровли (Ral 7024, толщина 0,5мм, полимерное покрытие «стальной шелк» 180г/м2 Северсталь, размером —  0,5х0,7м с отверстием для проходного элемента трубы Vilpe)
  • кровельный герметик черный
  • двусторонняя клейкая лента Tyvek Double-sides для заделки края кровельной мембраны Tyvek Solid

данные жилого дома:
