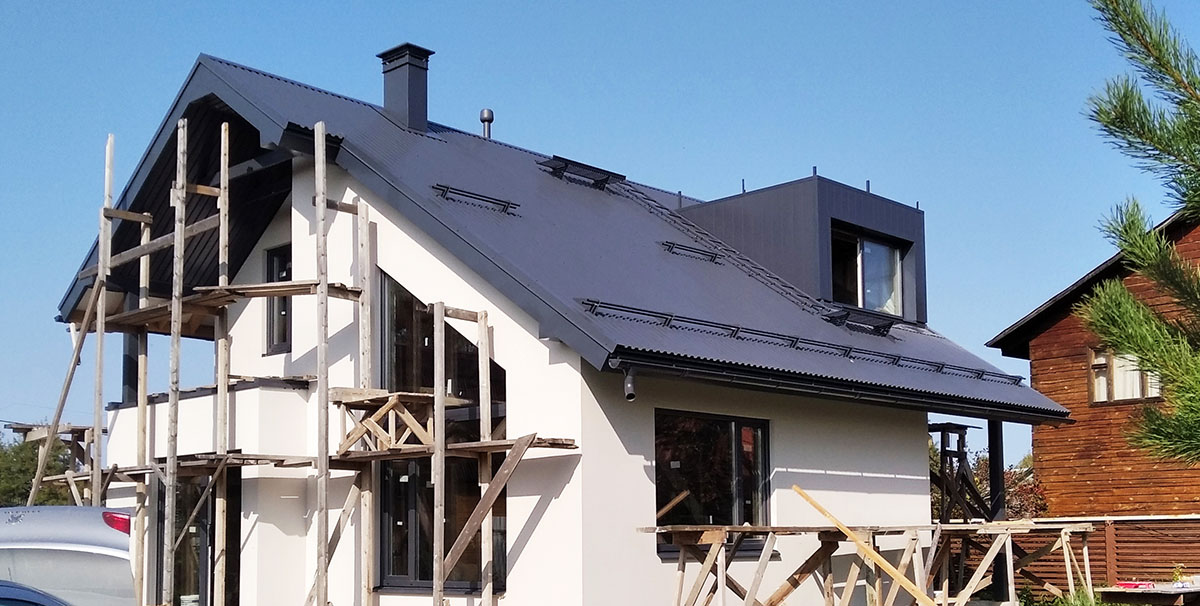

Монтаж короба труб вентиляции на скатной кровле

100 м2

Домодедово

2020

Назначение вентиляционных труб, объединенных в одном коробе

Две трубы вентиляции расположены в одном коробе, но имеют разное назначение. Одна труба служит для естественной вентиляции помещения кухни, а вторая труба резервная — на случай установки систем рекуперации воздуха. В обоих случаях диаметр труб 150мм был определен расчетом. Поскольку системы рекуперации имеют свои недостатки,  мы учли вероятность того, что мы не станем их использовать. В этом случае, вторая труба будет выполнять функцию вентиляции холодного чердачного пространства. В настоящий момент, вентиляция чердачного пространства реализована за счет пластмассовых вставок в местах нахлеста кровельной мембраны, что является приемлемым, но не самым лучшим решением вентиляции чердака. Теоретически, недостатки такого решения в том, что возможно попадание воздуха несколько повышенной влажности в чердачный треугольник (при активном испарении через мембрану влаги из утеплителя, находящегося под ней, чего быть не должно, поскольку утеплитель пароизолирован). Также эти вставки в месте своего расположения заужают вентзазор подкровельного пространства, что может их сделать менее эффективным решением для проветривания чердачного пространства, чем вентиляционная труба.

В нашем случае, площадь сечения трубы для вентиляции чердака, диаметром 150мм, и отверстий в вентиляционных вставках из пластика, служащих той же цели, соответствует расчету, изложенному в своде правил кровли — см. далее:

Расчет размера вентиляционного отверстия на чердаке в соответствии с пунктом 4.4 СП 17.13330.2017 СНиП II-26-76 Кровли

Во избежание образования со стороны холодного чердака конденсата на внутренней поверхности кровель из волнистых листов, в том числе из гофрированных профилей, металлических листов, и металлической фальцевой черепицы, должна быть обеспечена естественная вентиляция чердака через отверстия в кровле (коньки, хребты, карнизы, вытяжные патрубки и т.п.), суммарная площадь которых принимается не менее 1/300 площади горизонтальной проекции кровли.

В интернете можно встретить различные технические руководства, где эта пропорция составляет 1/500.

Особенности монтажа сдвоенных спирально-навивных вентиляционных труб, выходящих на кровлю в общем коробе

Вся конструкция короба труб, которая выходят на кровлю, состоит из следующих элементов, которые мы изготовили самостоятельно:

  1. проходной элемент из металла в виде юбки (кровельная проходка), который устанавливается сверху на покрытие скатной кровли из профлиста, закрепляется кровельными саморезами и закрывается коньковым профилем, обеспечивая герметичное соединение всей конструкции с существующей кровлей.

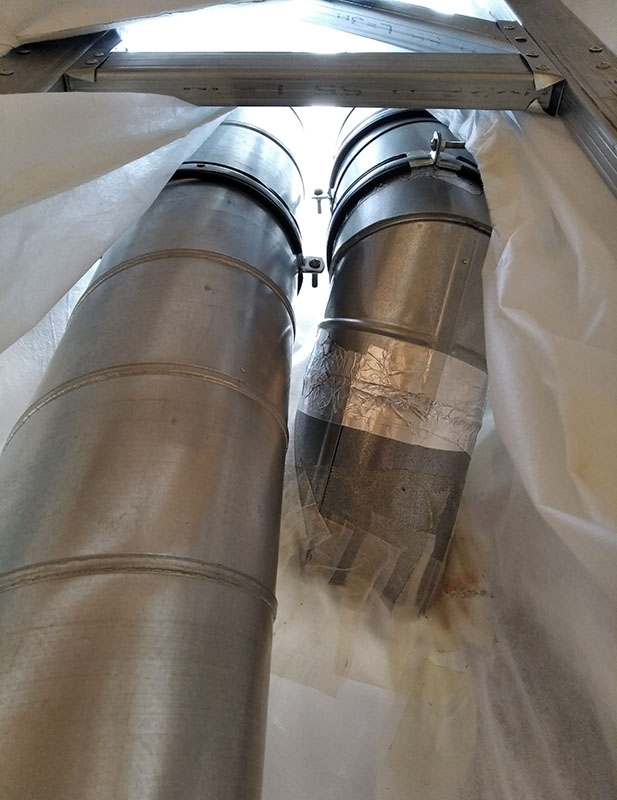

  2. короб, в виде направляющих из оцинкованного профиля, в котором размещены две спирально-навивные трубы из оцинкованного металла, диаметром 150мм, утепленные минеральной ватой, фирмы Rockwool, и обернутые ветрозащитной мембраной. Данный короб вставлен в установленный проходной элемент кровли (юбку), и надежно закреплен к стропильной системе в чердачном пространстве. Трубы закреплены к стропильным конструкциям при помощи оцинкованных хомутов с резиновым уплотнителем, для снижения шума и вибраций.
  3. кожух (чулок) — короба из листового металла, который надевается на установленный короб из направляющих из оцинкованного потолочного профиля с трубами внутри. Кожух закрепляется несколькими кровельными саморезами к коробу из направляющих.

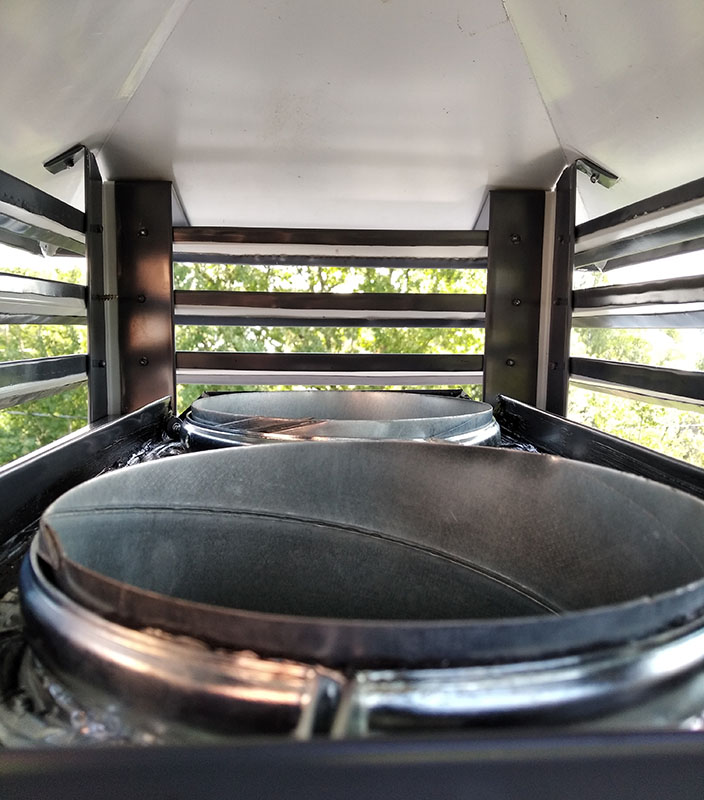

  4. колпак (дымник) — завершающий элемент, который надевается на получившуюся конструкцию, поверх кожуха, внутри которого в основании предусмотрены отверстия, которые герметично соединены с трубами, проходящими внутри. По краям колпака предусмотрены заградительные элементы от птиц с шагом около 25-30мм.

Некоторой сложностью в монтаже, был расчет правильного изгиба трубы, предназначенной для рекуператора с учетом минимальных изгибов при дальнейшем монтаже вентиляционных систем и стесненности чердачного пространства.

При резке отверстий в обрешетке, удобным оказалось использование реноватора.

Стройматериалы и объем работ

  • короб для труб вентиляции в сборе с колпаком и проходным элементом кровли цвета Ral 7024, толщина 0,5мм, полимерным покрытием «стальной шелк» 180г/м2 Северсталь, размером —  0,5х0,7м
  • кровельный герметик черный — 1шт.
  • двусторонняя клейкая лента Tyvek Double-sides для заделки края кровельной мембраны Tyvek Solid
  • потолочный профиль 27х60мм — 15м/пог
  • ветрозащитная мембрана-3м2
  • минераловатный утеплитель Rockwool, плотностью 32 (кг/м3) — 1 пачка
  • трубы диаметром из оцинкованного металла, спирально-навивные 150мм - 2шт.
  • хомуты для труб диаметром 150мм — 6шт.
  • герметик кровельный Sikaflex 11 FC — для герметизации стыка труб и колпака
  • бутилкаучуковая лента —  для герметизации шва колпака — 0,4м/пог
  • саморезы — для монтажа каркаса из потолочного профиля

данные жилого дома:
