Монтаж труб Rehau Pink Plus из сшитого полиэтилена

Прокладка труб водоснабжения и отопления в полу ванной комнаты

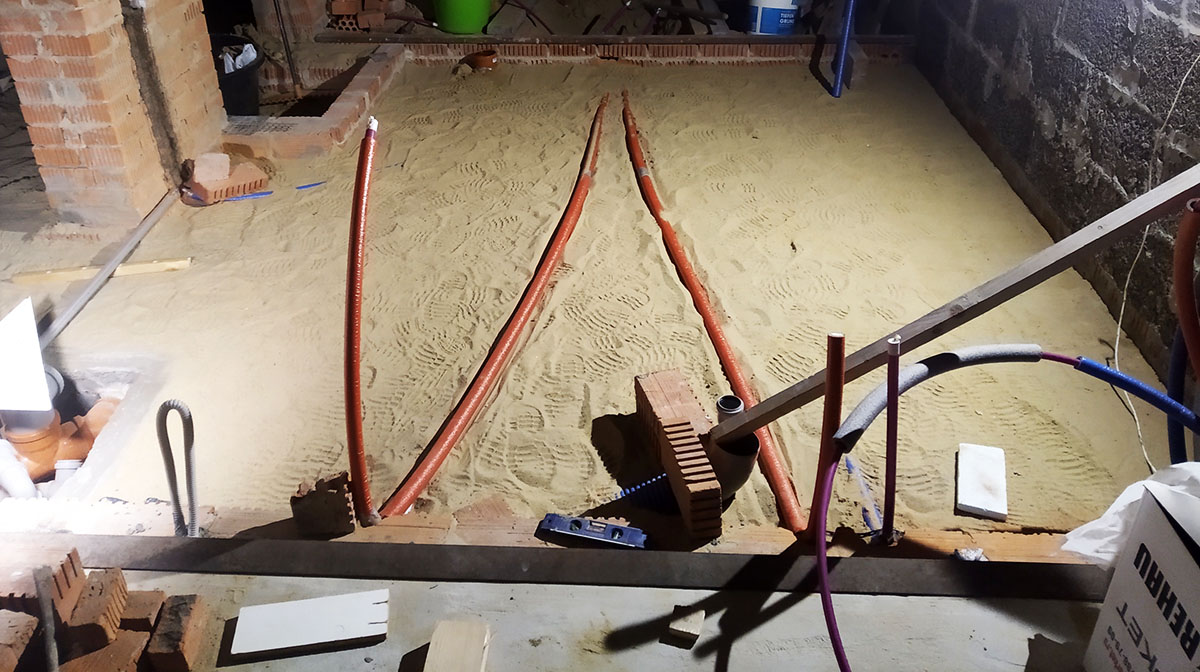

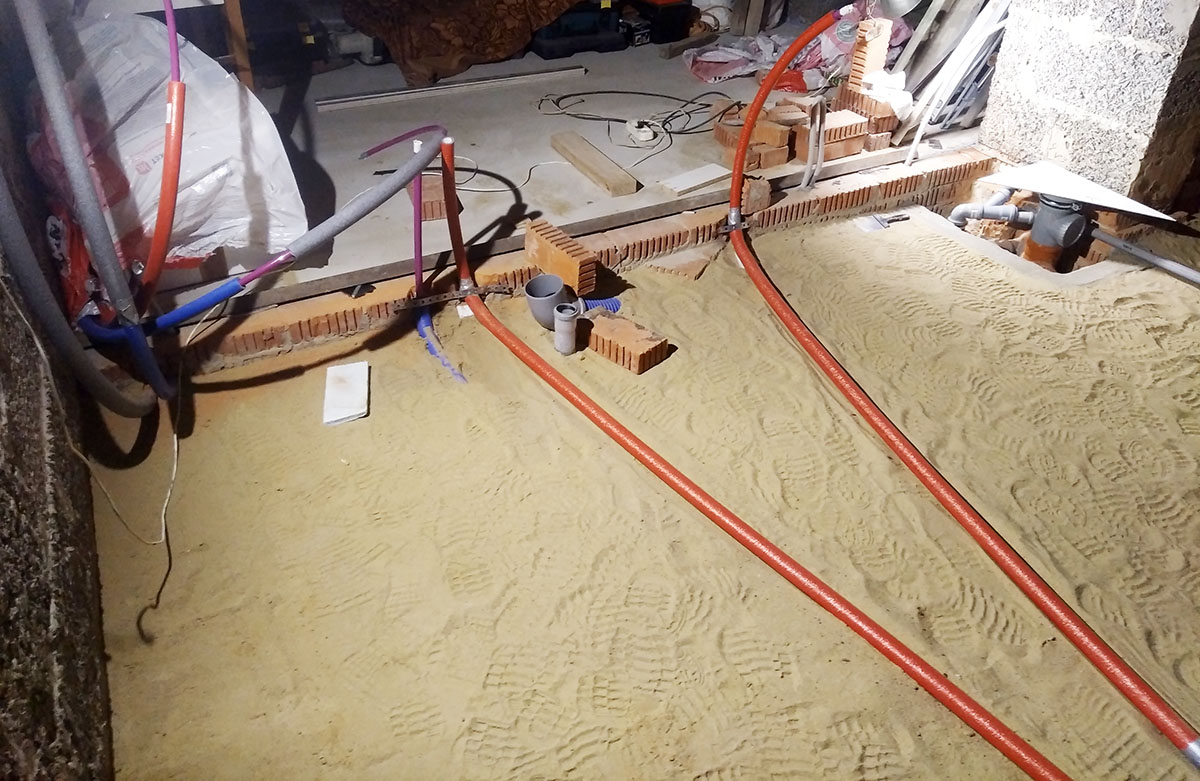

Для того, чтобы была возможность слить воду из труб в случае аварийной консервации дома при минусовой температуре, было решено проложить их под уклоном в строну сливных кранов. И для водоснабжения и для отопления была использована труба «Rehau Pink +» с наружными диаметрами 16, 20, 26мм. Помимо канализации, всего получилось 5 рядов труб, которые были уложены в полу ванной, начиная с нижнего ряда это:

1. Дренажная труба ПНД, диаметром 25мм, лежащая на поверхности плиты, (на самом дне), необходимая на случай затопления. Это трубой соединены все технические колодцы и углубления (в доме всего таких мест четыре). В случае потопа, вода не сможет пропитать песчаный слой, а по такой трубке попадет в технический колодец в прихожей, где уйдет в песок.
2. Трубы ХВС, диаметром 20мм для стиральной машины, ванны и раковины
3. Трубы ГВС, диаметром 20мм, имеющие замкнутый контур для ванны и раковины
4. Трубы радиатора отопления в прихожей, диаметром 16мм (подача и обратка)
5. Трубы теплого пола, диаметром 16мм, общей протяженностью 37м/пог

общие данные:

• См. экстерьеры
• См. интерьеры
• См. конструктивную схему
• Общая площадь дома 100 м2
• Проект дома выполнен в 2017 г.
• Монтаж труб ГВС, ХВС, отопления - 2021 г.
